一、 引言

水泵是一個很普遍的設備，生活中處處都有它的身影，像市政的供水、農田的灌溉以及供暖的循環水泵等等，本文介紹易驅GT200系列變頻器在湖北襄陽中環水務供水系統上的應用，使用變頻器拖動水泵，自動實現官網壓力的恒定，用水量多的時候頻率自動增加，用水量少的時候頻率自動減少，符合當前國家節能環保的大政策。

二、 變頻器在水泵上節能原理介紹

    變頻調速在風機水泵上應用節能原理

　　理論上風機風量(Q)，風壓(H)與電機轉速(N)，電機的功率(P)成以下關系：

　　Q1/Q2=N1/N2;H1/H2=(N1/N2)2，P1/P2=(N1/N2)3

　　當風量減少電機轉速下降時，其電機輸入功率迅速降低。如風量下降到80%，電機轉速也下降到80%，其電機的軸功率則下降到額定功率的51%;若風量下降到50%，則電機軸功率則為實際功率的14%左右。因此節電潛力是很大的。這個道理同樣適合于供水的循環水泵。因此對風量流量調節范圍很大的風機水泵，采用調速控制取代風門，閥門調節，是實現節能的有效途徑。

三、 易驅GT200系列變頻器特點

易驅GT200系列變頻器是一款通用高性能開環矢量變頻器具備低頻力矩大、電機參數自辨識、最優加減速控制、逐波限流等先進的控制性能；具備強大的I/O擴展功能，支持多種通訊控制卡，可以為客戶定制工藝控制卡等擴展功能；具備滿足不同工藝要求的功能，如擺頻控制、多段數控制、簡易PLC控制等一些實用的功能。可用于機床、線纜、紡織、食品、化工等自動化產品的驅動，滿足不同工業設備對性能、功能的需求。

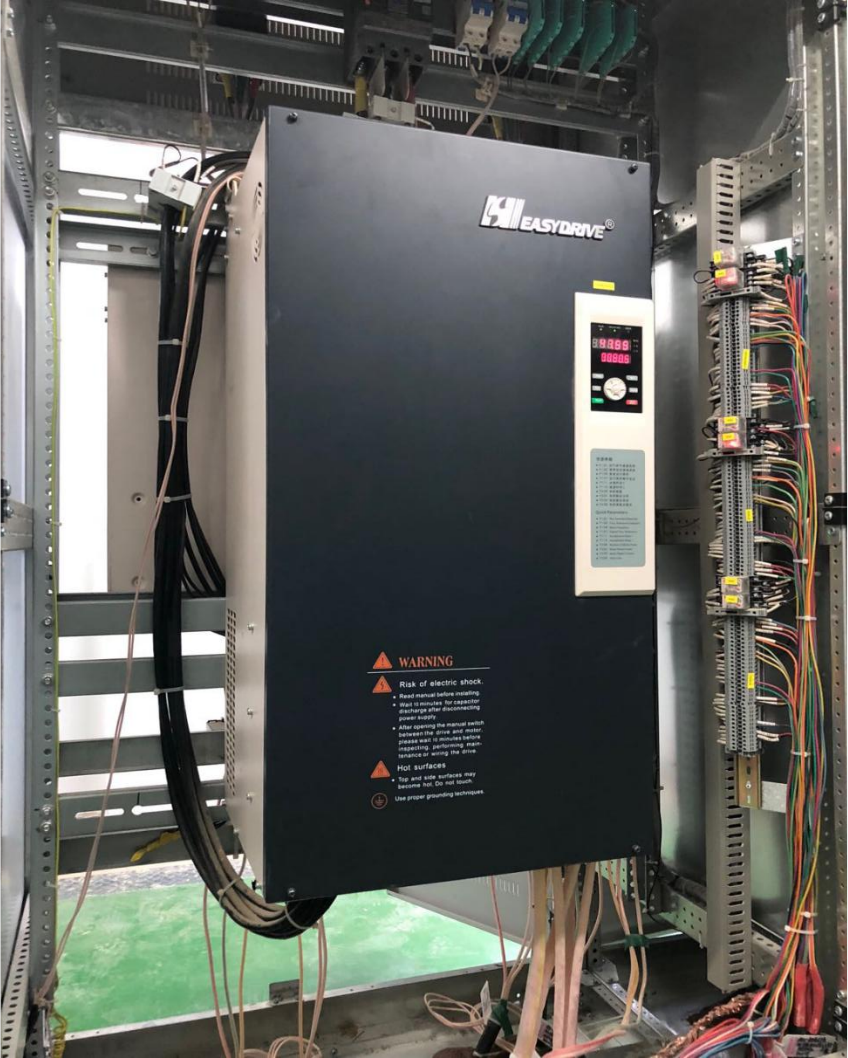

四、 現場圖片

圖1

圖2

圖3

圖4

五、 總結

易驅GT200系列變頻器，調速范圍大、調速精度高、運行效率高、機械特性硬、靜態穩定性好、啟動、制動能耗小、屬于無極調速。采用變頻器對交流三相異步電動機進行調速控制得到了廣泛的應用。
